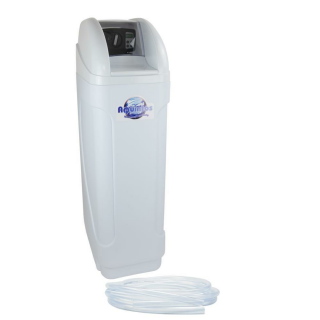

Wasserenthärtungsanlage MKB60 ECO-Line
Kabinett-Enthärtungsanlage
Wasserenthärter für 1 bis 6 Personen
...mehr als nur Wasser!
Seidenweiches Wasser für Ihr Zuhause
Der Aquintos MKB60 ECO-Line Wasserenthärter ist für Haushalte von 1 - 6 Personen ausgelegt und enthärtet bei 10°dH im Leitungswasser bis zu 5400 Liter Wasser pro Regenerationszyklus. Die Aquintos MKB60 ECO-Line arbeitet nach dem klassischen Ionenaustauschverfahren, d.h. sie tauscht die „Härtemineralien“ Calcium (Ca2+) und Magnesium (Mg2+) anteilig durch Natrium-Ionen (Na+) aus. Der Kalk wird somit entfernt und das Ergebnis ist spürbar schönere Haut und Haare, verbesserte Energieausbeute von Heizungen, erhöhte Lebensdauer von Spül- und Waschmaschinen, und weiches Wasser im gesamten Haus.
Aufbau der Wasserenthärtungsanlage MKB60 ECO-Line
Die wassermengengesteuerte Aquintos MKB60 ECO-Line Entkalkungsanlage besteht aus einem stabilen Kabinettbehälter mit abnehmbarem Deckel. Die eingesetzte Polyglass GFK-Druckflasche im Kabinett wird mit einem für trinkwasserzugelassenen, hochwertigem Ionenaustauscherharz befüllt geliefert (15 Liter Harzinhalt). Der umliegende Bereich im Kabinettgehäuse wird gleichzeitig als Salzlager und Regeneriersalzbehälter zur Solebereitstellung (Kochsalzlösung) genutzt. Das Fassungsvermögen für Salztabletten beträgt bei der Entkalkungsanlage MKB60 ECO-Line maximal 75 kg.
Aquintos ECO-Line Zeit- und Mengensteuerung
Das elektronisch wassermengengesteuerte Ventil BNT 1650 ermittelt über einen verbauten Wasserzähler den Weichwasserdurchfluss. Wird das voreingestellte Volumen an weichem Wasser erreicht, geht die MKB60 nicht sofort, sondern erst verzögert, nachts um 02:00 Uhr in die Regeneration.
Eine zehnprozentige Reservekapazität wird als Sicherheitsfaktor ab Werk eingestellt, so dass kalkfreies Wasser nach Erreichen der voreingestellten Wasserkapazität dennoch zur Verfügung steht. Diese „verzögerte volumengesteuerte Regeneration“ wird entsprechend der Wasserwerte und des Wasserverbrauches von uns werkseitig voreingestellt.
Aquintos Ionenaustauscherharz generiert weiches Wasser
Das Herzstück unserer MKB60 ECO-Line Wasserenthärtungsanlage ist das Ionenaustauscherharz. Dieses Harz ist mit Natriumionen (Na+) besetzt. Wird also hartes Wasser (Leitungswasser) über das Harz geleitet, so werden die im Wasser vorhandenen Calcium- und Magnesiumionen (Ca2+ / Mg2+) gegen die im Harz befindlichen Natriumionen (Na+) ausgetauscht. Das Ergebnis ist weiches Wasser. Das Harz besitzt eine Lebensdauer von über 20 Jahren.
So verläuft die Regeneration bei der Aquintos MKB60 ECO-Line
Wurde die Gesamtkapazität des Ionenaustauscherharzes durch eine vollständige Sättigung mit Calcium- und Magnesiumionen (Ca2+ / Mg2+) erreicht, regeneriert sich die MKB60 ECO-Line vollautomatisch und verwendet zur Regeneration des Ionenaustauscherharzes die zuvor aus Salztabletten hergestellte Kochsalzlösung.
Regeneration findet wie folgt statt:
Die Calcium- und Magnesiumionen (Ca2+ / Mg2+) müssen wieder vollständig vom Austauscherharz entfernt werden. Dazu leitet die Aquintos MKB60 ECO-Line automatisch eine hochkonzentrierte Kochsalzlösung (Natriumchlorid) über das Ionenaustauscherharz. In dieser Regenerationsphase wird das Harz wieder mit Natriumionen (Na+) behaftet. Die Calcium- und Magnesiumionen (Ca2+ / Mg2+) werden mit der überschüssigen Salzlösung über einen separaten Abflussanschluss über das Abwasser ausgespült. Die Aquintos MKB60 ECO-Line ist somit wieder 100% aufnahmefähig und kann Ihr Leitungswasser wieder enthärten.
Während der Regeneration und zur ständigen Wasserversorgung wird über ein integriertes Bypassventil herkömmliches Leitungswasser eingespeist.
Zwangsregeneration schützt vor einer Anlagenverkeimung
Bei Inaktivität der MKB60 ECO-Line startet die zeitliche Zwangsregeneration vollautomatisch an Tag 10. Somit wird einer Verkeimung im Harzbett entgegengewirkt. Diese Zwangsregeneration ist eine Art Sicherheitsregeneration, die nur dann stattfindet, wenn durch die Mengensteuerung z.B. durch Urlaub keine Regeneration ausgeführt werden würde.
Bei häufiger oder regelmäßiger Abwesenheit und Inaktivität der Enthärtungsanlage empfehlen wir Ihnen optional eine Chlordesinfektionseinheit. Durch die Zugabe der Chlordesinfektionseinheit wird aktives Chlor über eine Sole-Elektrolyse während der Besalzungsphase der Regeneration produziert und ist für die Desinfektion des Ionenaustauscherharzes, sowie des Salzes vorgesehen. Wird die automatische Chlordesinfektion mit der MKB60 ECO-Line zusammenbestellt, wird das System integriert geliefert. Hinweis: Hierzu wird eine zweite Steckdose benötigt.
Detaillierte Übersicht der Anschlusssets (Set 1 - Set 7) für die MKB60
| Anschlussset |
Zusatzkomponenten & Zubehör |
Produktabbildungen |
| Anschlussset 1 |
• Basis Ausstattung: inkl. Abwasser.- und Überlaufschlauch |
|
| Anschlussset 2 |
• 1 x Aquintos Wasserhärtemessbesteck Doppelpackung
• 2 x Aquintos® Flexschlauch DN19 - 1" ÜM x 1" ÜMB 100cm (90° Bogen) |
Daten LC Flexschlauch:
• Anschlüsse: ÜM 1" x ÜMB 1" mit 90°Bogen
• Schlauchlänge: 100 cm
• Nennweite: DN 19
• Innen-Ø: ca. 19,5 mm
• Außen-Ø: ca. 23,5 mm
• Biegeradius: 50 mm
• Innenschlauch: Aus HD-PE
• Anschlüsse Material: Aus vernickeltem Messing
• Umflechtung: Edelstahl AISI304
• Presshülsen: CW614 Messing
• Betriebsdruck: Bis 10 bar
• Temperaturbereich: -15°C bis 90°C
• Trinkwasserzulassung nach KTWA, DVGW und W270
|
| Anschlussset 3 |
• 1 x Aquintos Wasserhärtemessbesteck
• 2 x Aquintos® Flexschlauch 100cm
• 1 x Aquintos Harzreiniger 1000ml
• 1 x Aquintos Montageblock (1 Zoll) inkl. Bypass & Verschneideventil |
Daten Montageblock:
• Anschlüsse: Eingang / Ausgang 1" Zoll
• Abstand Anschlüsse: 86 mm
• Einbaustrecke: 166 mm | Höhe max.: 176 mm
• Feinregulierungsventil & Probeentnahmehahn: Ja
• Betriebsdruck max.: 10 bar | Temp.: 90°C
• Material: Messing nach Trinkwasserverordnung
|
| Anschlussset 4 |
• Alle Artikel aus Set 3 plus:
• 1 x Aquintos RDX Rückspülfilter mit Druckminderer 1 Zoll / DN25 |
Daten RDX Rückspülfilter:
• Filterfeinheit: 90µ | Anschluss: 1 Zoll
• Nenndurchfluss: 5-8 m³/h | Druckverlust: 0,2 bar
• Druckminderer & Manometer: Ja
|
| Anschlussset 5 |
• Alle Artikel aus Set 4 plus:
• 1 x Aquintos Siphon Anschluss-Set |
Zusatzkomponente Siphon:
• Für den normgerechten Kanalwasseranschluss.
|
| Anschlussset 6 |
• Alle Artikel aus Set 5 (ohne Siphon) plus:
• 1 x Salzwasser Sole Hebeanlage SWH70 |
Daten Hebeanlage SWH70:
• Für salzhaltiges Rückspülwasser
• Behälterinhalt: 13 l | Förderhöhe: max. 5 m
• Fördermenge: max. 70 l/min | 230 V
|
| Anschlussset 7 |
• Alle Artikel aus Set 5 plus:
• 1 x AquinDos Flex 01-15 Dosieranlage
• 1 x Dosierlösung (Korrosionsschutz) |
Daten Dosieranlage:
• Magnet-Membran-Dosierpumpe mit 60L Behälter
• Inkl. Mineralstofflösung zum Korrosionsschutz
|
Produktmerkmale
- Effizienter Betrieb mit geringstem Salz-, Wasser- und Stromverbrauch
- Kompakte und durchdachte stabile Bauweise
- Einfache und verständliche Bedienung
- Hygienische Reinigung des Kabinettbehälters möglich
- Integrierter Schwimmerschalter für mehr Schutz bei Stromausfällen
- Einsatzempfehlung 1 bis 6 Personen je nach Wasserhärte
Salzfüllung, Harzpflege & Wichtige Hinweise
Salzfüllung
Abhängig von der Wasserhärte und dem Wasserverbrauch reicht eine Salzfüllung für rund 3-4 Monate. Danach muss neues Salz nachgefüllt werden. Ein integriertes Sicherheitsschwimmerventil mit Boje schützt das Kabinettgehäuse vor überlaufendem Wasser.
Harzreinigung
Um eine dauerhafte Wasserhärte zu gewährleisten, empfehlen wir alle 4-6 Monate die Reinigung des Harzbettes mit unserem Aquintos AQRC1000 Resin Clean Harzreiniger, um Ablagerungen zu entfernen.
Worauf sollte ich achten?
Empfohlen wird ein Vorfilter (< 100µ Mikron, z.B. Aquintos RDX). Ein Abwasseranschluss (Siphon nach EN 1717, DN 40) ist zwingend erforderlich. Vorgesehen sind Regeneriersalztabletten nach DIN 19604 / EN 973.
Technische Daten im Detail: Modell MKB60 ECO-Line
Aquintos MKB60 ECO-Line
| Technische Merkmale |
Spezifikation MKB60 ECO-Line |
| Leistungsdaten |
| Für Haushalte bis zu Personen |
1 - 6 Personen |
| Kapazität bei 10°dH |
5400 Liter |
| Kapazität bei 15°dH |
3600 Liter |
| Kapazität bei 20°dH |
2700 Liter |
| Nenndurchfluss 20°dH auf 8°dH (DIN EN 14743) |
1,9 m³/h |
| Nenndurchfluss 20°dH auf 0°dH (DIN 19636) |
0,85 m³/h |
| Nenndruck / Betriebsdruck (empfohlen / min) |
PN 10 (max. 6 bar / min. 2 bar) |
| Druckverlust bei max. Durchfluss |
0,6 bar |
| Salzverbrauch je Regeneration |
2,4 kg |
| Regenerationszeit & -zeitpunkt |
60 min (2 Uhr nachts) |
| Temperaturbereiche |
| Wasser- & Umgebungstemperatur |
5 - 25°C |
| Physikalische Daten Kabinettgehäuse |
| Abmessungen (H x B x T) |
1120 x 320 x 500 mm |
| Maximaler Salzvorrat |
75 kg |
| Polyglass Drucktank & Harz |
| GFK Druckflasche Typ |
07x35 |
| Harzinhalt |
15 Liter |
| Steuerventil & Anschlüsse |
| Steuerventil |
Aquintos ECO-Line |
| Anschlussnennweite |
DN25 - 1" AG |
| Kanalanschluss |
13 mm Schlauch / DN40 oder DN50 möglich |
| Stromanschluss / Verbrauch / Schutzart |
230/50/24V | 3 Watt | IP54 |
✓
Lieferumfang
- 1 x Aquintos MKB60 ECO-Line Wasserenthärtungsanlage inkl. Abwasser.- und Überlaufschlauch
Angaben zur Produktsicherheit
Herstellerinformationen:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
https://www.aquintos-wasseraufbereitung.de/
| Versandgewicht: |
19,00 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
50,00 × 32,00 × 112,00 cm |
