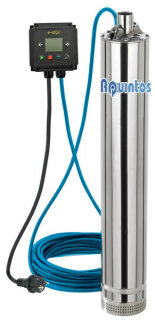

Aquintos Calpeda E-MPSM 305 automatische digitale Wasserversorgungsanlage mit intelligenter Drucksteuerung Mehrstufige Reinwasser-Tauchmotorpumpen mit Integrierter Drucksteuerung
Kurzbeschreibung:
Aquintos Calpeda E-MPSM 305, automatische digitale Wasserversorgungsanlage mit intelligenter Drucksteuerung, mehrstufiger
Tauchmotorpumpe aus Edelstahl, integrierter Drucksteuerung und Rückschlagventil, Laufräder aus Noryl, 0.75 kW, 230 V, 50 Hz,
IP X8, 2900 1/min, Gleitringdichtung: Keramik/Siliziumkarbid/NBR, komplett anschlussfertig vormontiert mit 23 m Kabel, Steueranlage mit LCD-Display und Schukostecker. (Plug and Play)
Ausführung
Mehrstufige Tauchmotorpumpen in Blockbauweise 5”. Einfache Installation als Plug and Play Lösung, kompaktes Design, hohe
Energieeffizienz. Individuelle Betriebsmodi zum automatischen Ein – und Ausschalten beim Öffnen und Schließen von Entnahmestellen. Die Pumpe ist auf der Druckseite mit einem Ru¨ckschlagventil ausgestattet.
Außengehäuse aus Chrom-Nickel-Stahl, Stufen aus Noryl. E-MPSM mit eingebautem Kondensator, erreichbar u¨ber das Druckgehäuse.
Untenliegender Hydraulikteil und obenliegender Motor, der vom geförderten Wasser gekühlt wird. Damit wird auch bei einer nur teilweise eingetauchten Pumpe ein sicherer Betrieb garantiert. Doppelte Wellenabdichtung mit zwischenliegender Ölkammer. Das Saugsieb verhindert das Eindringen von Festkörpern mit einer Korngröße von mehr als 2 mm.
Einsatzgebiete
- Zur Wasserversorgung.
- Für das Haus, für Gärten und zur Bewässerung.
Vorteile
- Einfache Installation und Bedienung
- Einstellbarer Ein- und Ausschaltdruck
- Geringere Belastung des Kondensators
- Dauerhaft geringere Erwärmung des Motors
- Motoru¨berwachung
- Geringere hydraulische Verluste
- Überwachung von Spannung und Motorstrom
- Überwachung des maximalen Anlaufstromes
PLUG AND PLAY
Einfache Montage und Inbetriebnahme durch steckerfertige Plug and Play Lösung.
Volle Kontrolle durch Bedienung und Zustandsu¨berwachung u¨ber LCD-Display.
Genaue Festlegung des Ein- und Ausschaltdruckes sowie der Betriebsart durch programmierbare Software.
ENERGIE EFFIZIENZ
Neue Generation Wechselstrommotoren der Effizienzklasse IE3.
24 % weniger Energieverbrauch im Vergleich zu konventionellen Pumpensystemen.
KOMPAKTES DESIGN
Abmessungen einer konventionellen Pumpe durch integriertes Design. Ausgeru¨stet mit Drucksensor
und Ru¨ckschlagventil. Ideale Lösung zur Funktion ohne bzw. mit kleinerem Membranbehälter.
Einstellmöglichkeiten
- Einschaltdruck
- Ausschaltdruck
- Vordruck
- Werkseinstellung
Betriebsarten
Comfort (Standard):
Reduzierte Druckschwankungen und Schalthäufigkeit Betrieb auch ohne Membranbehälter möglich.
Eco Betrieb:
Reduzierte Laufzeit und max. Energieeinsparung Betrieb mit Membranenbehälter erforderlich.
Einsatzbedingungen
- Wassertemperatur bis 35 °C.
- Mindest-Innendurchmesser des Brunnens: 140 mm.
- Mindest-Eintauchtiefe: 100 mm.
- Maximale Eintauchtiefe: 20 m (bei geeigneter Kabellänge).
- Dauerbetrieb.
Schutzfunktionen
- Trockenlaufschutz
- Entlu¨ftungsu¨berwachung
- Überwachung der Motorlast
- Schutz vor Pumpenblockierung
- Stromu¨berwachung
- Überwachung Netzanschluss
- Überwachung bei Rohrbruch bzw. Überlast bei max. Fördermenge
Motor
- 2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min).
- Einphasig (Wechselstrom) 230 V ± 10%, mit Thermoschalter.
- Anlaufkondensator im Klemmkasten.
- Kabel: Pumpe 07BB-F, 3G1, Länge 23 m.
- Netzkabel H07RN-F, 3G1,5 mm2, Länge 1,5 m, mit Stecker (CEI - UNEL 47166).
- Isolationsklasse F.
- Schutzart IP X8 (fu¨r Dauereintauchen).
- Trockenwicklung mit Dreifach-Imprägnierung, feuchtigkeitsbeständig.
- Ausführung nach EN 60335-2-41 (CEI 61-69).
Werkstoffe Aquintos e-iDos E-MPSM 305 Teile- Benennung Werkstoff
- Druckgehäuse,- Pumpenmantel, - Saugsieb,- Motormantel Chrom-Nickel-Stahl 1.4301 EN 10088 (AISI 304)
- Rückschlagventil POM - Acetalharz
- Stufengehäuse Laufrad PPO-GF20 (NORYL)
- Welle Chrom-Nickel-Stahl 1.4301 EN 10088 (AISI 304)
- Kondensatorabdeckung Ölkammerdeckel,- Stu¨tz- & Vorspannring,- Abstandshülse PPS Polymer (Grivory)
- Obere Gleitringdichtung Steatite – Kohle – NBR
- Untere Gleitringdichtung Keramik – Siliziumkarbid – NBR
- Dichtungsschmieröl Weißöl für Lebensmittelmaschinen und Pharmazeutik
Technische Daten: Aquintos e-iDos E-MPSM 305
Maße
- Gesamtlänge 508mm
- Gesamthöhe 118mm
- Durchmesser 133mm
- Gesamtgewicht 18Kg
Anschlüsse Aquintos e-iDos E-MPSM 305
- Wasseranschluss Druckseite 1 1/4 Zoll IG
Leistungsdaten
- Förderleistung bei 21,5H/m = 4,5m³/h
- Förderleistung bei 26,5H/m = 4m³/h
- Förderleistung bei 32H/m = 3,5m³/h
- Förderleistung bei 36H/m = 3m³/h
- Förderleistung bei 40H/m = 2,5m³/h
- Förderleistung bei 44H/m = 2m³/h
- Förderleistung bei 47H/m = 1,5m³/h
- Förderleistung bei 50H/m = 1m³/h
- Förderleistung bei 56H/m = 0m³/h
Lieferumfang:
1 x Aquintos Calpeda E-MPSM305 automatische Wasserversorgung Plug and Play
