MDC 700 WS 1,5 CI Doppelenthärtungsanlage

Artikelnummer: AQMDC700-1.5

Kategorie: MDC 1.5

Kapazität bei 10° dH = 2 x 70000 Liter Kapazität bei 15° dH = 2 x 52250 Liter Kapazität bei 20° dH = 2 x 35000 Liter Versandgewicht: 390 kg
Beschreibung anzeigen
5.799,00 €

inkl. 19% USt., zzgl. Versand (Spedition)


sofort verfügbar
Artikeldetails

Beschreibung der MDC 700 - 1.5 Doppelenthärtungsanlage


Doppelenthärtungsanlage ? Pendelanlage MDC 700 - 1,5 mit separatem (Salz) Solebehälter,
speziell für Mehrfamilienhäuser oder Gastronomie und Gewerbe. Durch das Pendelverfahren
steht Ihnen jederzeit weiches, weniger kalkhaltiges Wasser zu Verfügung.




Die Vorteile

-Schützt vor Kalkinfakt
-Spart Energie
-Weichwasser-Komfort rund um die Uhr
-Umweltfreundliche Technik
-Automatische Regeneration
-Zwangsregeneration
-Großer Durchfluss durch die 2 x 1,5" Zentralsteuerventil Clack WS1 1,5CI

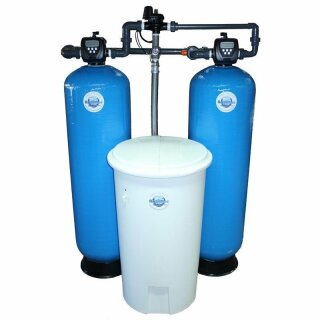

Aufbau der MDC 700 - 1.5 Doppelenthärtungsanlage


Zwei freistehende GFK-Druckflaschen gefüllt mit Regenerationsmaterial (Ionenaustauscherharz).
Beide Druckflaschen sind mit einem Zentralsteuerventil Clack WS 1,5 CI (mengengesteuert)
ausgestattet und werden, über ein automatisches 3-Wegeventil aus Noryl gesteuert.
Über die LED Anzeige im Display, des Zentralsteuerventil WS 1,5 CI der Doppelenthärtungsanlage ?
Pendelanlage kann jeder Zeit der aktuelle Arbeitsschritt der momentan betriebenen Patrone
abgelesen werden. Erst wenn Patrone A ihre angegebene Kapazität erreicht hat, schaltet die
Doppelenthärtungsanlage von Patrone A zu Patrone B, da es sich um eine Pendelanlage handelt.
Sie haben immer weiches weniger kalkhaltiges Wasser. Die Zentralsteuerventile werden über ein
T-Stück mit dem ebenfalls freistehenden (Salz) Solebehälter, über die Absaugeinrichtung
(Schwimmerschalter) verbunden. Der Solebehälter ist mit einem Siebboden und einem Schutzrohr
ausgestattet, in dem sich die Absaugeinrichtung (der Schwimmerschalter) befindet.
Das Restvolumen im Behälter ist für den Salzvorrat und die gebildete Salzsole welche für eine
saubere Regeneration der Doppelenthärtungsanlage benötigt wird. Durch abnehmen des Deckels
kann ganz einfach in großen Mengen Salz in den Solebehälter auf den Siebboden nachgefüllt werden.




Beschreibung Zentralsteuerventil WS 1,5 CI


2 x Zentralsteuerventile Clack WS1 1,5 CI (mengengesteuert) mit einem automatischem
3- Wegventil aus Norly.


Die von uns verwendeten Steuerventile der Marke "Clack" sind sehr weit verbreitet.
Die ausgereiften und langjährigen Erfahrungen des Herstellers / Vorlieferanten lassen
auf eine lange Lebensdauer unserer Enthärtungsanlagen schliessen.




Regeneration der MDC 700 - 1.5 Doppelenthärtungsanlage


Bei mengengesteuerten Doppelenthärter verfügt das Clack Zentralsteuerventil WS 1,5 CI über einen
integrierten Wasserzähler, welcher den Verbrauch ermittelt und dementsprechend die Regeneration
einleitet. Nach erreichen der angegeben Kapazität der Weichwasseranlage, welche durch die Vorort
ermittelte Wasserhärte und durch den eigenen Wasserverbrauch ermittelt wurde.
Wird bei der Regeneration der Enthärtungsanlage auf Basis des Ionenaustauschverfahrens
Natriumchlorid (eine sehr hochkonzentrierte Kochsalzlösung) über das Harzbett geführt, welches das
Filtermaterial desinfiziert und anschließend rückstandsfrei ausspült. Im Wasser sind nach einer
Regeneration keinerlei Geschmacksveränderungen zu befürchten. Die Wasserenthärtung regeneriert
nach dem Abstromverfahren, welches eine bessere Verteilung der Sole im Filter bewirkt und auch am
sparsamsten im Wasserverbrauch arbeitet. Bei der Regeneration der Wasserenthärtungsanlage wird
eine so hochkonzentrierte Kochsalzlösung verwendet, dass eine Keimbildung unmöglich ist.




Funktionsweise und Ablauf der Regeneration der MDC 700 - 1.5 Doppelenthärtungsanlage


-Regenerationszyklus 1 Rückspülen
-Regenerationszyklus 2 Sole einsaugen und langsam spülen
-Regenerationszyklus 3 Schnellspülen
-Regenerationszyklus 4 Solebehälter füllen



Zwangsregeneration der MDC 700 - 1.5 Doppelenthärtungsanlage


Die voreingestellte Zwangsregeneration von 7 Tagen, einer Wasserenthärtungsanlage ist nötig
wenn Sie zum Beispiel für eine Woche Urlaub machen. Die Enthärtungsanlage regeneriert am
7. Tag um eine Keimbildung zu verhindern.


Das Enthärterharz (Regenerationsmaterial) ist Trinkwasser und Lebensmittel
zugelassen. Zulassungsnummer: US RDA 21CFR 173.25




Anschluss-Set im Lieferumfang enthalten, bestehend aus:



-2 x DVGW-geprüfte Panzerschläuche in ÜM1,5" x ÜM1,5" DN40 Länge 1000 mm
-2 x 1,5" BSPT Anschlussstücke
-4 x 1,5" Flachdichtung
-Abwasser und Überlaufschlauch Länge 2000 mm
-Härtemessbesteck (Doppelpackung) zum Ermitteln der
-Gesamthärte- im Rohwasser und Resthärte- im Weichwasser
-Einbau- und Bedienungsanleitung



Gegen Aufpreis erhalten Sie in unserem Shop einen Montageblock
und einen Systemtrenner DIN DVGW-geprüft für den Versicherungsschutz.






Technische Daten


Industrielle Doppelenthärtungsanlage mit separatem Solebehälter MDC 700 - 1.5



MDC 700

Kapazität bei 10°dH

l

70000

Kapazität bei 15°dH

l

52500

Kapazität bei 20°dH

l

35000

Salzverbrauch (bei Vollbesalzung mit 160 g NaCi pro liter Harz)

kg

28

Harzinhalt pro Tank (2 Tanks pro Anlage)

l

175

Salzvorrat

kg

400

Drucktanktyp (2x)

GFK

18x65

Maximaldurchfluss des Clack WS 1,5 CI

m³/h

13,6

Anlagendurchfluss nach Din 19636 (20° dH auf 8°dH)

m³/h

13,6

Anlagendurchfluss von 20°dH auf 0,5° dH (40 BV/h)

m³/h

7

Rohwasserfließdruck min.

bar

1,4

Rohwasserfließdruck max.

bar

8,6

Druckverlust bei max. Durchfluss

bar

1,6

Wassertemperatur max.

30

Wasseranschlüsse

Zoll / IG

1 1/2?

Wasseranschlusshöhe

mm

1782

Abwasserablaufhöhe Gerät

mm

1792

Installationshöhe Syphon DN 40 über Ffb

mm

300

Steuerventil WS 1,5 CI bei MDC (Mengensteuerung) ( 2x )

Clack

WS 1,5  CI

Steuerventil WS 2 CI bei MDC (Mengensteuerung) ( 2x ) auf Anfrage

Clack

WS 2 CI

Stromanschluss

V/Hz

230/50/12V

Stromverbrauch

W

3

Regenerationszeit

Min

60

Fassungsvermögen Solebehälter

l

340

Höhe Solebehälter

mm

1150

Durchmesser Solebehälter

Ø mm

635

Höhe Überlauf Solebehälter (produktionsbedingt ca.)

mm

950

Breite der Druckflaschen (ohne Solebehälter)

mm

1300

Durchmesser Drucktank

mm

486

Tiefe

mm

650

Gesamthöhe inkl. Verrohrung und 3-Wegeventil

mm

2275

Gewicht (ohne Soletank)

kg

390

Bestellnummer:



AQMDC700

Bedienungsanleitung

Hier finden Sie die Bedienungsanleitung des Herstellers.

PDF   Bedienungsanleitung
