Clack WS1 CI Steuerventil Ventil für 1 Zoll Entkalkungsanlage Wasserenthärtungsanlage Nitratfilteranlage Eisenfilteranlage Manganfilteranlage Wasseraufbereitungsanlagen

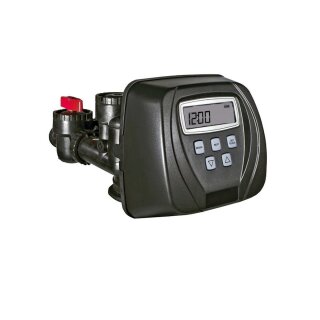

Das vollautomatische Ventil WS1CI von Clack ist ein hochmoderner Steuerkopf, mit einer Durchflussrate von bis zu 27 GPM (6,1 m³/h) und wurde für private und gewerbliche Anwendungen entwickelt. Das Clack WS1CI Steuerventil verfügt über eine Rückspülfunktion und kann auf Polyglas-Drucktanks mit einem Durchmesser von bis zu 21 Zoll betrieben werden.
Das Clack WS1 CI Ventil dient als primäres Steuerzentrum, das alle Spülzyklen der Wasserenthärtung, oder der Filtration leitet und reguliert. Das Clack WS1 CI kann so eingestellt werden, dass es eine Regenerierung auf Wunsch von unten nach oben (Upflow), oder von oben nach unten (downflow) durchführt.
Weiter können auch Filtermedien wie Birm, Quarzkies, oder Jura Perle einfach zurückgespült werden.
Der Clack WS1CI Steuerkopf eignet sich aufgrund von vielen wählbaren Ausstattungsmerkmalen für jede Anwendung in der Wasseraufbereitung.
Das Ventil von Clack ist besonders geeignet für den Einsatz von Entkalkungsanlagen, Wasserenthärtern, Wasserenthärtungsanlagen, Nitratfilteranlagen, Eisenfiltern, bzw. Enteisenungsanlagen, Manganfiltern, Manganfilteranlagen, Aktivkohlefilteranlagen, Entsäuerungsanlagen, Sandfilteranlagen und Quarzkiesfilteranlagen.
Der Clack WS1CI Steuerkopf ist für uns die Nummer 1 auf dem Markt unter den Steuerventilen
und verfügt über verschiedene Programmversionen mit einer lernfähigen Solid-State-Mikroprozesssteuerung mit Bildschirmanzeige. Die Auswahl von elf unterschiedlichen Injektoren und DLFCs garantiert die bestmögliche Betriebsoptimierung ihrer Wasseraufbereitung.
Ihre Vorteile auf einen Blick:
- Solid-State-Mikroprozessor mit leicht zugänglichen Frontplatteneinstellungen
- Wartungsarm und extrem wartungsfreundlich! Das Wechseln von Kolbendichtungskäfig und Kolben ist einfach und schnell.
- Vier Methoden zum Einleiten der Regeneration; Zähler sofort, Zähler verzögert, Zeitschaltuhr verzögert oder Druckdifferenz Programm in ppm, französischen Graden, deutschen Graden oder Kubikmetern
- Vollständig programmierbare Regenerationszyklussequenz (maximal 9)
- Programmierbare Regenerationszykluszeiten
- Funktion zum Überschreiben von Tagen: 1 – 28 Tage verfügbar
- Rückspül- und Solefähigkeit für Tanks mit 21" Durchmesser
- Downflow/ Upflow-Regeneration
- Speichert Systemkonfigurations- und Betriebsdaten im nicht flüchtigen Speicher
- Knopfzellen-Lithiumbatterie-Backup mit 24-Stunden-Übertrag
- 12-Volt-Ausgangsnetzteil bietet eine sichere und einfache Installation
- Das Steuerventildesign bietet optimale Service.- und Rückspülraten
- Vollautomatische Regenerierung des Harzbettes
- Mischventiloption verfügbar
- Alarm für niedrigen Salzgehalt
- 24-Stunden-Uhr
- Patentierte einteilige Anordnung aus expandierenden Abstandshaltern, US-Patent 6,402,944
- Patentierter Betrieb mit linear hin- und hergehendem Kolben, US-Patent 6,444,127
- Zuverlässiger und bewährter DC-Antrieb
Die Programmstruktur des Clack WS1CI Solid-State-Mikroprozessors ist logisch aufgebaut und bietet eine Vielzahl von Programmmöglichkeiten. Auch wenn die Menüführung verhältnismäßig komplex ist, ist sie mit unserer Bedienungs- und Programmieranleitung leicht verständlich. Alle unsere Steuerköpfe sind mit einem
Durchflussmesser ausgerüstet, somit kann die Regeneration oder die Rückspülung mengengesteuert, zeitgesteuert oder manuell ausgelöst werden.
Die nachfolgenden Betriebsarten des Clack WS1CI Solid-State-Mikroprozessors sind frei programmierbar. Die Einstellung der Betriebsart „Normal“ ist für die meisten Anwendungen die optimale Einstellung. Bitte nehmen Sie bei allen Fragen mit uns Kontakt auf.
NORMAL:
Bei Erreichen der maximalen Anlagenkapazität wird der Regenerationszyklus oder Rückspülzyklus zu einer vorgegebenen Uhrzeit, beispielsweise um 2 Uhr nachts, eingeleitet.
Außerdem wird die Regeneration oder Rückspülung nach einer Zeitspanne von 7 Tagen, zur vorgegebenen Uhrzeit, ausgelöst.
Dem Steuerkopf wird eine Anzahl von Tagen vorgegeben nach denen die Anlage spätestens regenerieren oder rückspülen soll und zwar unabhängig von der verbrauchten Wassermenge. Diese Zwangsregeneration oder Zwangsrückspülung ist aus hygienischen Gründen erforderlich. Dadurch wird verhindert, dass die Anlage bei nicht vorliegendem Wasserverbrauch einer verkeimt.
Beispielsweise während der Urlaubszeit oder bei nicht durchgehend besetzten Häusern.
NORMAL on 0:
Sobald die maximale Kapazität der Anlage erreicht ist, schaltet der Steuerkopf, insofern in den letzten 10 Minuten keine Wasserentnahme stattgefunden hat, in die Regeneration oder Rückspülung. Auch bei dieser Betriebsart kann eine Zwangsregeneration oder Zwangsrückspülung nach einer Anzahl von bis zu 10 Tagen und zur gewünschten Uhrzeit programmiert werden.
On – 0:
Sobald die maximale Anlagenkapazität erreicht ist, wird der Regenerationszyklus oder Rückspülzyklus ohne Wartezeit eingeleitet.
Ausführung Enteisung BIRM – Filteranlagen
Die Ausführung des Steuerkopfs für Enteisungsanlagen mit BIRM Füllung oder Filteranlagen, ist mit einem Durchflussmesser ausgerüstet, verfügt aber über keine Verschneideeinrichtung oder einen Sauganschluss für Sole bzw. KMnO4 (Kaliumpermanganat).
Ausführung Nitratfilter – Enteisung - MTM – Greensand
Bei dieser Ausführung erfolgt die Ausrüstung des Steuerkopfes mit Durchflussmesser und Sauganschluss für Sole oder KMnO4, die Verschneideeinrichtung ist nicht erforderlich.
Ausführung Wasserenthärter
Bei der Ausführung Wasserenthärter verfügt der Steuerkopf über eine Verschneideeinrichtung zum Einstellen der Verschnitthärte, einen Durchflussmesser und einen Sauganschluss für Sole.
|
Technische Daten:
|
Elektronische Spezifikationen:
|
|
Einlass-/Auslassarmaturen bis 1,5" NPS
|
Versorgungsspannung 120 V AC
|
|
Betrieb bei 15 psi Abfall (einschließlich Bypass und Messgerät) 102 l/min
|
Versorgungsfrequenz 60 Hz
|
|
Rückspülung bei 25 psi Abfall (einschließlich Bypass) 102 l/min
|
Ausgangsspannung 12 V AC
|
|
|
Ausgangsstrom 500 mA
|
|
|
|
|
Fließrate:
|
Betriebsdrücke:
|
|
Betrieb bei 15 psi Abfall (einschließlich Bypass und Messgerät) 102 l/min
|
Minimum/Maximum 1 - 8,6 bar
|
|
Rückspülung bei 25 psi Abfall (einschließlich Bypass) 102 l/min
|
|
|
|
|
|
Betriebstemperaturen:
|
Meter:
|
|
Minimum/Maximum 1 - 52°C
|
Genauigkeit . ± 5 %
|
|
|
Durchflussratenbereich. 1 - 102 l/min
|
|
|
Volumenbereich 0,10 m³ 2000,0 m³
|
|
|
Zähler 1 m³ - 99,999 m³
|
|
|
|
|
Abmessungen & Gewicht:
|
Tankanwendungen:
|
|
Verteilerpilot 1,50" AD-Rohr (¾" NPS)
|
Wasserenthärter 6" – 21" Durchmesser
|
|
Ablaufleitung ¾" oder 1" NPT
|
Wasserfilter (2) 6" – 21" Durchmesser
|
|
Soleleitung ?” ODER ½” OD Polyschlauch
|
|
|
Montagesockel 2 ½” - 8 NPSM
|
|
|
Höhe von der Tankoberseite 7 ?” (187 MM)
|
|
|
Gewicht 4,5 kg
|
|
|
|
|
|
Betriebszyklen:
|
|
|
1. Rückspülung 1-120
2. Spülen 1-120
3. Pause 1-480
4. Sole 1- 180
5. Weichmacher nachfüllen 0,05 - 9500 Kg
6. Filter nachfüllen
|
|
Lieferumfang:
1x Steuerventil CLACK WS 1 CI
1x Injektor passend zur Drucktankgröße
1x DLFC passend zur Anwendung
1x 12 V Netzteil
1x 1 Zoll BSPT Anschlussstück AG
1x Oberer Harzfänger
1x Bedienungsanleitung
