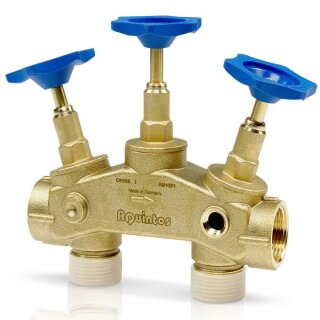

Aquintos Montageblock Anschlussarmatur inkl. Bypass- und Verschneideventil 11/4 Zoll IG x 11/4 Zoll AG

Artikelnummer: AQMBMV114

EAN: 4260517725513

Kategorie: Montageblöcke / Bypassventile

Aquintos Montageblock - Anschluss-Armatur 1 1/4" Zoll IG x 1 1/4" Zoll AG mit Bypass und Verschneideeinheit für Enthärtungsanlagen und Filteranlagen DN32 Rohrleitungen

Beschreibung anzeigen
159,95 €

inkl. 19% USt., zzgl. Versand

Stück

Montageblock Anschlussarmatur inkl. Bypass und Verschneidventil 11/4" Zoll IG x 11/4" Zoll AG für Wasseraufbereitungsanlagen

Die Aquintos Bypassstrecke ist Universal einsetzbar und die Flussrichtung kann durch eine 180° Drehung des Montageblocks an die baulichen Gegebenheiten angepasst werden. (Universal keine links oder rechs Version).

Die Aquintos Anschlussarmatur- Bypass-Strecke wird als kombinierte Anschlussarmatur für Enthärtungsanlagen mit integrierter Verschneidung eingesetzt. Der Montageblock enthält 3 Ventile mit den beiden äußeren Ventilen kann  Zu- und Ablauf der Enthärtungsanlage hergestellt werden. Die Versorgung mit nicht enthärtetem Wasser kann in dieser Zeit durch das Bypass-Ventil in der Mitte erfolgen. Damit Proben für die Wasserhärte-bestimmung entnommen werden können, ist die Bypass-Strecke mit einem Entnahmeventil versehen.


Passende Anschlussarmatur, Bypass-Armatur, 3-Wege-Ventil für Ihr Hauswassersystem mit Bypass Funktion zb. für:

  • Enthärtungsanlage
  • Wasserenthärtungsanlage
  • Entkalkungsanlage
  • Weichwasseranlage
  • Nitratfilteranlage
  • Eisenfilteranlagen
  • Manganfilteranlagen
  • Brunnenwasserfilteranlagen
  • Brunnenwasseraufbereitung
  • ALLinOne Filteranlagen
  • Filteranlagen
  • Wasserfilter
  • Gartenwasser Installation
  • Brauchwasser Installation
  • Trinkwasser Installation

Als Anschlussarmatur Bypass-Ventil für sämtliche Wasseranwendungen.

Verwendungsbereich: Trinkwasser-Enthärtungsanlagen PN 10 für Industrie, Gewerbe und Haushalt. Wassertemperatur max. 90 °C. - Druck max.: 10 bar.


Ihre Vorteile

  • Der Montageblock kann wahlweise in Flußrichtung montiert werden.
  • Einfacher Einbau der Strömungsrichtung entsprechend hohe Betriebssicherheit.
  • Bypass-Option.
  • Eingebauter Probeentnahmehahn.
  • Optionale Rohwasserzumengung  / Verschneideinrichtung
  • Ein- / Auslauf kann entsprechend abgesperrt werden.
  • Kürzere Installationszeit in Bezug auf die Enthärtungsanlage etc.
  • Trinkwasser zugelassen
  • Geprüft Qualität direkt vom Hersteller Made in Germany
  • Montageblock 1" mit Verschneidung, Probenentnahmehahn und Bypassfunktion Warentarifnummer: 84219900
  • Ursprungsland: Deutschland, Nordrhein-Westfalen

Einstellung und Regulierung der Verschneideeinheit

Zuerst wird die Regulierschraube nach rechts bis zum Anschlag gedreht. Dann wird diese Regulierschraube so verstellt, dass bei ca. 10 bis 20 % (i.d.R. ca. 300 l/h) des maximalen Wasserverbrauchs die gewünschte Brauchwasserhärte eingestellt ist. Bei zu geringer Wasserhärte wird die Regulierschraube links herum, bei zu hoher Wasserhärte rechts herum gedreht.

Technische Daten

Montageblock mit 11/4" IG x 11/4" AG
Anschlüsse Montageblock Eingang mit Innengewinde 11/4"
Ausgang mit Innengewinde 11/4"
Anschlüsse Enthärtungsanlage Eingang mit Innengewinde  11/4"
Ausgang mit Innengewinde 11/4"
Abstand Anschlüsse Enthärtungsanlage 86 mm
Länge 200 mm
Höhe max. 178 mm
Höhe H1 136 mm
Feinregulierungsventil Ja
Prüfventil Ja
Betriebsdruck max. 10 bar
Betriebstemperatur 90°C
Material Gehäuse Messing gemäß Trinkwasserverordnung
In Anlehnung an DIN 50930, Teil 6
Material Blauer Handgriff Glasfaserverstärkter Kunststoff
Material Dichtung EPDM-Dichtung nach Anforderung
Des DVGW Arbeitsblattes W270
Versandgewicht:
2,80 Kg
Abmessungen ( Länge × Höhe ):
20,00 × 17,80 cm

ABA BEUL Bedienungsanleitung

Hier können Sie die Bedienungsanleitung des Herstellers herunterladen.

PDF   ABA BEUL Bedienungsanleitung
