AQUAPHOR OsmoControl APRO1000 SST 1000 Liter Reinstwasseranlage Reinwasseranlage mit Mischbettfilter und 1000 Liter RO Wasserversorgung
AQUAPHOR OsmoControl APRO1000 SST 1000 Liter Reinstwasseranlage Entsalzunsanlage inkl. Grundfos Dosieranlage zur Vorbehandlung mit Antiscalant, Vollentsalunungspatrone, Mischbettfilter zur Nachbehandlung des Permeat und 1000 Liter RO-Wasserversorgung mit Grundfos Druckerhöhungspumpe und Ultravioletter-Sterilisation zur Nachbehandlung von Standwasser.
Die AQUAPHOR OsmoControl APRO1000 SST Reinwasseranlage für 1000 Liter die Stunde Permeat, ist aus unserer Produktlinie eine Umkehrosmoseanlage, die eine Vielzahl von Anwendungen in Unternehmen, wie in der Kosmetikherstellung, in der Pharmazie, oder im Labor abdeckt. Weitere Einsatzgebiete der ARO1000 SST ist die
Elektronik.- und Halbleiterindustrie, die Wasseraufbereitung zur Herstellung von Laborwasser Typ1, Laborwasser Typ2 oder Laborwasser Typ3 so wie der Einsatz in Kliniken . AQUAPHOR OsmoControl APRO1000 Umkehrosmoseanlagen mit Mischbettfilter eignen sich besonders für kleine und mittlere Unternehmen deren Anforderung an
gereinigten Wasser bei 1000 Liter die Stunde liegt.
STANDARDSYSTEMAUSSTATTUNG
- Grundfos Pumpe (Made in EU)
- Rahmen und Gehäuse schwarz eloxiert
- Druckbehälter aus Edelstahl nahtlos
- Automatische patentierte Voreingestellte AQUAPHOR SPS Steuerung mit SmartHome App Funktion
- Voll ausgestattete Schalttafel
- Mikroprozessgesteuerter MP-Regler für die TDS- Leitwert/Durchfluss/Druck Anlagenüberwachung
- 4,5 Zoll (BB) / 5,5 Zoll DIA (Viking) mit patentierte Mehrstufen-Hochleistungsanlage Patrone
- CIP-System
- Grundfos Dosierpumpe mit Niveauschalter zur Vorbehandlung mit Antiscalant
- Füllstandslevelsensor zur Regulierung der RO-Wasserversorgung
- DUO GROSS Filtergruppe mit 20µ und 5µ Vorfiltrationskartuschen.
VORTEILE
- Niedriger Energieverbrauch Druckerhöhungspumpe spart bis zu 50 % Elektrizität
- Permeatrückgewinnung bis zu 99 %
- Längere Lebensdauer der Membran
- Einfache Wartung
- Platzsparendes Design
- Kostengünstiger Betrieb
- Fernbedienung via Handy App
- Einfache Einstellungen über die AQUAPHOR SPS Monitor App
TECHNISCHE DATEN
- APRO1000 SST
- Betriebsdruck in bar: 7-10
- Permeatleistung l/Std: 1000
- Anzahl Membran: 4
- Membrangröße in Zoll: 4x40
- Max Leitwert/ TDS Gehalt: 2500 / 2000
- Ausbeute Permeat bis zu %: 95
- Systemwiederherstellung %: 75 -95
- Stromversorgung einphasig: 230V,50Hz
- Betriebsdruck Min.: 6 bar
- Abmessung BxTxH mm: 820x500x1280
- Gewicht ohne Wasser kg: 94
- Rohwasseranschluss Zoll: 1
- Konzentratanschluss Zoll: 1/2
- Permeatanschluss Zoll: 3/4
BESONDERS GEEIGNET ZUR
- Pharmazie, Kosmetik, Reinstwasseranlagen
- Gläserspülmaschinen, Spültechnik
- Brunnenwasseraufbereitung, Nitratentfernung, Härteentfernung, Sulfatentfernung
- Kesselspeisewasseraufbereitung, Kühlwasseraufbereitung
- Prozesskühlung und Wasseraufbereitung
- Brauwasser Brauwasseraufbereitung
- Zur Herstellung von Kühlschmierstoffen
- Elektronik.- und Halbleiterindustrie
- Trink.- und Brauchwasseraufbereitung
- Wasseraufbereitung in der Glasindustrie
RO-Wasserversorgung 1000 Liter PE-Lagerbehälter für die Lagerung von Trinkwasser und Betriebswasser. Wasserspeicher mit UV-Modul Cintropur UV2100 zur Ultravioletten-Sterilisation mit Grundfos Versorgungspumpe.
Die erweiterbare AQUINTOS RO-Wasserversorgung ist eine komfortable Versorgung mit einem großem 1000 Liter Auffangbehälter zur ständigen Wasserversorgung mit gereinigtem Wasser. Das Wasser wird dem Versorgungsbehälter am oberen seitlichen 3/4" Zoll Anschluss zugeführt. Hat der Behälter sein maximales Füllvolumen erreicht, wird die Wasserzufuhr über den verbauten Füllstandslevelsensor reguliert. Wird Wasser aus dem Vorlagebehälter gefordert, wird über die verbaute Förderpumpe die Wasserentnahme gewährleistet. Das verbaute UV-Modul zur Ultravioletten-Sterilisation gewährleistet, dass Tankwasser, welches durch CO2 (Luft) wieder mit Bakterien belastet und in Kontakt kam, vor der Wasserentnahme im Durchfluss hygienisch nachbehandelt wird. Zur Absicherung der gesamten RO-Wasserversorgung ist die Pumpe darüber hinaus durch einen Notschalter für einen niedrigen Wasserstand (einem Trockenlaufschutz) ausgestattet. Ist die Wasserentnahme mal höher als die Wasserversorgung zum Tank, registriert die Pumpe frühzeitig das Niveau und schaltet die Pumpe im Falle eines Wassermangels frühzeitig ab. Das Manometer oberhalb der Druckreglung zeigt den Abschaltdruck der Förderpumpe, sofern kein Wasser entnommen wird. Wird die Wasserentnahme geöffnet, zeigt das Manometer den aktuellen Fließdruck an.
VORTEILE
- Ständige Versorgung mit gereinigtem Wasser
- Großes Wasserreservoir
- Einfacher Anschluss mit überwachter Technik
- Erweiterbares Tanksystem
SYSTEMAUSSTATTUNG
- Wasserspeicher 1000 Liter
- Füllstandslevelsensor via Schwimerschalter
- Hochwertige Förderpumpe von Grundfos
- Ultra-Violette-Sterilisation
- Trockenlaufschutz für niedrigen Wasserstand
- Pumpenüberlastungsschutz
TECHNISCHE DATEN
- Wasserspeicher für Trinkwasser HD-PE 1000 Liter
- Wasseranschluss 3/4 AG
- Wasserentnahmeanschluss 1" IG
- Stromanschluss 230V 50-60Hz
- Höhe 2000 mm
- Breite 1180 mm mit Pumpe
- Tiefe 780 mm´
- Gewicht ohne Wasser 51kg mit Pumpe
BESONDERS GEEIGNET FÜR:
- Umkehrosmoseanlagen als Vorlagebehälter für Permeat
- Reinstwasserspeicher
- Trinkwasserspeicher
- Spülwasserspeicher für Filteranlagen - für die Rückspülung mit gefiltern Wasser
Je nach Wasseranalyse ist eine entsprechende Vorbehandlung des Speisewassers zur Umkehrosmose notwendig. Hierzu sollte unbedingt die Projektabteilung der Aquintos konsultiert werden. Zur Auslegung werden benötigt: Eine komplette Speisewasseranalyse oder 1 l Probewasser. Angaben über die Herkunft des Wassers, z.B.: Brunnenwasser,
Oberflächenwasser.
Reinstwasserpatrone Mischbettpatrone mit Leitfähigkeitsmessgerät Aquintos LFMD05-P
Funktionsweise vom AQUINTOS CleanVE50 Mischbettpatrone Vollentsalzungsfilter
Unter Vollentsalzung mit Mischbettharz versteht man die vollständige Entfernung der im Wasser gelösten Ionenverbindungen zur Gewinnung von Wasser mit einem hohen Reinheitsgrad. Neben den ungelösten Verunreinigungen befinden sich gelöste Mineralstoffe im Wasser. Man unterscheidet hier zwischen positiv geladenen Kationen (Calcium, Magnesium, Kalium und Natrium) von den negativ geladenen Anionen (Chloride, Nitrate, Sulfate, Hydrogenkarbonate und Silikate). Will man Wasser entsalzen, so müssen diese Kationen und Anionen entfernt werden bzw. durch die entsprechenden Mengen Wasserstoffionen und Hydroxidionen getauscht werden. Das Ergebnis ist reines Wasser bzw. reines H2O.
Aquintos CleanVE50 Vollentsalzungssysteme werden zur Herstellung von technisch reinem Wasser eingesetzt. Dieses vollentsalzte Wasser mit einem Leitwert von 0-5 µS und einer Gesamthärte von 0° GH wird für viele Anwendungen benötigt. Diese Patronen werden je nach Menge und Anwendungszweck eigenständig befüllt, oder über unseren
Regenerierservice aufbereitet.
Anwendung
Vollentsalzungspatronen, Mischbettfilter gefüllt mit Mischbettharz bestehen aus nur einer Filtersäule. Einer Mischung aus Kationenharz und Anionenharz in einem Verhältnis von 40% zu 60% genügt bei den meisten Anwendungen. Unser Mischbettharz wird vorzugsweise in Edelstahlpatronen oder Polyglas Drucktanks eingesetzt und dient der Versorgung von Reinstwasser im Labor, in Praxen, in der Aquaristik, zur profesionellen Heizungsbefüllung, zur Batteriewasser Herstellung, als Befeuchterwasser, als VE Wasser, für Brennstoffzellen, zur Oberflächenreinigung, als Kühlwasser, zur Prozesswasseraufbereitung und als Reinigungswasser in der Gastronomie und Hotelerie.
Entmineralisiertes Wasser: Vollentsalztes Wasser, VE Wasser, Osmosewasser, destilliertes Wasser (Mehrfachdestillat), Reinwasser, Reinstwasser. Grundsätzlich beschreiben alle Bezeichnungen ein hochreines Wasser, dem sämtliche gelösten Inhaltsstoffe entzogen wurden. Die Begriffe beschreiben jeweils die gleiche Wasserqualität (reines H2O), nur die technischen Verfahrenswege der Wasseraufbereitung sind unterschiedlich. Manchmal wird deionisiertes Wasser auch als entmineralisiertes Wasser bezeichnet. Hier werden mittels Harzbettfilter Ionen ausgetauscht. Das Wasser ist mit Natriumionen angereichert. Deionisiertes Wasser ist nicht mehr „kalkhaltig“, ist aber kein gereinigtes vollentsaltzes Wasser.
VE Wasser besteht zu 99,9% nur noch aus dem chemischen Element H2O. Hochreines VE-Wasser wird mit einem Leitfähigkeitswert zwischen 0 -10 µS/cm angegeben. VE Wasser entspricht den Normen DIN EN ISO 15883, DIN EN 285, DIN 55997, DIN 13060 und DIN EN 50272, Reinstwasser Laborwasser Typ 1 Wasser, Laborwasser Wasser Typ 2,
Laborwasser Wasser Typ 3.
Ein hinter einer Umkehrosmose geschalteter Vollentsalzer mit Mischbettharz erzeugt eine weit höhere Reinstwassermenge. Die Umkehrosmoseanlage reduziert bereits 96-99% der gelösten Mineralien. Somit ist das Ausgangswasser für den Mischbett-Ionenaustauscher erheblich vor gefiltert. Die Filterkapazität des Mischbettharzes wird dadurch
extrem erhöht. Die Ausbeute des Mischbettharzes hängt maßgeblich von der gewünschten Reinheit des VE-Wassers ab. Werden Qualitäten bis 10 µS benötigt, muss das Mischbettharz früher verworfen werden, als z.B. bei 100 µS.
Anwendung mit Mischbettharz
- Aquaristik (Meerwasseraquarien oder als Silikatfilter nach der Osmose)
- Luftbefeuchter
- Putz.- und Reinigungswasser
- Batteriebefüllung
- Galvanik
- Gießwasser
- Verschneidung um exakte Qualitäten zu erzeugen
- Dampfreiniger
- Druckerei und 3D Druck
- Brauwasser
- Spirituosen
- Klima.- und Lüftungstechnik
- Labor, Chemie, Pharma, Medizin, Biologie
- Kosmetik
- Elektronik
- Erodieren
- Wasserzelle
- Herstellungsprozesse
- VE-Wasser und Prozesswasser
Kapazität der Patrone bei 1°dH (Resthärte)
Als Beispiel: 20 Liter Harz x 1250 : 1°dH = 25000 Liter Reinstwasser.
Digitales Leitwertmessgerät Leitfähigkeitsmessgerät Aquintos LFMD05-P mit potenzialfreiem Ausgang, LED Warnleuchte bei Grenzwertüberschreitung Messbereich von 0-2000µS/cm, Schaltpunkte 0-5µ/0-200µ/0-2000µ auf T-Stück montiert mit 3/4" Anschluss.
Aquintos biete Ihnen ein hochwertiges Digitales Messgeräte zur Qualitätsüberwachung von Wasseraufbereitungsanlagen, Vollentsalzungspatronen, Mischbettfiltern oder Umkehrosmoseanlagen ohne eigene Steuerung. Das digitale Leitfähigkeitsmessgerät, hat eine kontinuierliche Anzeige der Wassertemperatur und Leitfähigkeit in µS/cm. Der Schaltwert von 0-5µ, 0-200µ oder 0-2000µ wird vor Inbetriebnahme hinterlegt und bei Grenzwertüberschreitung durch eine rote Alam-Leuchte optisch und akustisch signalisiert. Ein potenzialfreier Schaltkontakt (Öffner, Schließer, Wechsler) ermöglicht eine Weiterleitung der Grenzwertüberschreitung auf Zusatzgeräte wie Alarm-Leuchten und Lautsprecher für akustische Signale.
Aufbau des digitalem Leitwertmessgerät Leitfähigkeitsmessgerät
Die Montage erfolgt mittels des mitgeliefertem T-Stück 3/4 Zoll (Anschlussadapter). Die Anwendungsbeispiele sind eventuelle Möglichkeiten: Nach einer Vollentsalzungspatrone, Umkehrosmoseanlage, Mischbettpatrone, als Kontrollmessgerät für VE Wasser, Prozesswasser oder der Reinstwasseraufbereitung.

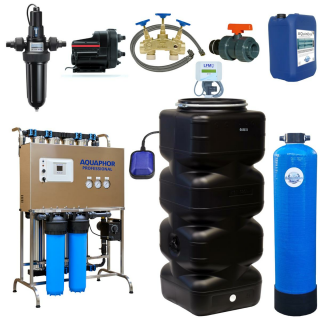

Lieferumfang:
1 x OsmoControl APRO1000 Umkehrosmoseanlagen inkl. Grundfos Dosiersystem
1 x RO-Wasserversorgung 1000 Liter inkl. Grundfos Versorgungspumpe und Cintropur UV Einheit
1 x 20 Liter Antiscalant
1 x Anschlussarmatur 1" mit Verschneideventil
2 x Edelstahl Panzerschlauch ÜM1" x ÜM1" Länge 100cm
2 x Dopplenippel AG 1" x AG 1"
1 x AQUINTOS CleanVE50 Mischbettpatrone
1 x Anschlussset Patrone
1 x Leitwertmessgerät mit potenzialfreiem Ausgang, LED Warnleuchte bei Grenzwertüberschreitung 5µS/cm.
