Doppelenthärtungsanlage MDT 200

Artikelnummer: AQMDT200

Kategorie: Doppelenthärtungsanlagen MDT

Kapazität bei 10° dH = 2 x 20000 Liter
Kapazität bei 15° dH = 2 x 15000 Liter
Kapazität bei 20° dH = 2 x 10000 Liter

Versandgewicht: 110 kg

Beschreibung anzeigen
1.695,00 €

inkl. 19% USt., zzgl. Versand (Spedition)

Stück

sofort verfügbar (3 - 5 Werktage)
Artikeldetails
Beschreibung der MDT 200 Doppelenthärtungsanlage - Pendelanlage


Vollautomatische Doppelenthärtungsanlage ? Pendelanlage MDT 200 mit separatem (Salz) Solebehälter, speziell für Mehrfamilienhäuser, Hotel oder Gastronomie und Gewerbe. Durch das Pendelverfahren steht Ihnen jederzeit weiches und weniger kalkhaltiges Wasser zur Verfügung.

Die Vorteile
  •      Schützt vor Kalkinfakt
  •     Spart Energie
  •     Weichwasserkomfort rund um die Uhr
  •     Umweltfreundliche Technik
  •     Automatische Steuerung
  •     Zwangsregeneration

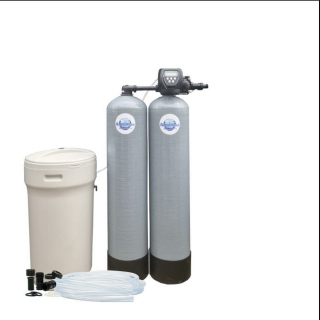

Aufbau der MDT 200 Doppelenthärtungsanlage


Zwei freistehende GFK-Druckflaschen gefüllt mit hochwertigem Regenerationsmaterial (Ionenaustauscherharz). Dies ermöglicht Ihnen eine unterbrechungsfreie Weichwasser-Versorgung. Druckflaschen A ist mit einem Zentralsteuerventil Clack WS 1 CI TT (mengengesteuert) ausgestattet und wird, über ein automatisches 3-Wegeventil gesteuert. Über die LED Anzeige im Display, des Zentralsteuerventil Clack WS 1 CI TT der Doppelenthärtungsanlage ? Pendelanlage kann jeder Zeit der aktuelle Arbeitsschritt der momentan betriebenen Patrone abgelesen werden.

Erst wenn Patrone A ihre angegebene Kapazität erreicht hat, schaltet die Doppelenthärtungsanlage von Patrone A zu Patrone B, da es sich um eine Pendelanlage handelt.

Das Zentralsteuerventil wird mit dem freistehenden (Salz) Solebehälter über die Absaugeinrichtung (Schwimmerschalter) verbunden. Der Solebehälter ist mit einem Siebboden und einem Schutzrohr ausgestattet, in dem sich die Absaugeinrichtung (der Schwimmerschalter) befindet.

Das Restvolumen im Behälter ist für den Salzvorrat und die gebildete Salzsole welche für eine saubere Regeneration der Doppelenthärtungsanlage benötigt wird. Durch Abnehmen des Deckels kann ganz einfach in großen Mengen Salz in den Solebehälter auf den Siebboden nachgefüllt werden.

Beschreibung Zentralsteuerventil WS 1 TT

1 x Zentralsteuerventil Clack WS 1 TT (mengengesteuert) mit einem automatischem 3- Wegeventil.

Die von uns verwendeten Steuerventile der Marke Clack sind sehr weit verbreitet.
Die ausgereiften und langjährigen Erfahrungen des Herstellers / Vorlieferanten lassen auf eine lange Lebensdauer unserer Enthärtungsanlagen schliessen.

Regeneration der MDT 200 Doppelenthärtungsanlage ? Pendelanlage

Bei mengengesteuerten Doppelenthärtern verfügt das Clack Zentralsteuerventil WS 1 TT über einen integrierten Wasserzähler, welcher den Verbrauch ermittelt und dementsprechend die Regeneration einleitet. Nach Erreichen der angegeben Kapazität der Weichwasseranlage, welche durch die vor Ort ermittelte Wasserhärte und durch den eigenen Wasserverbrauch ermittelt wurde. Bei der Regeneration der Enthärtungsanlage auf Basis des Ionenaustausch-
verfahren wird Natriumchlorid (eine sehr hochkonzentrierte Kochsalzlösung) über das Harzbett geführt, welches das Filtermaterial desinfiziert und anschliessend rückstandsfrei ausspült.

Im Wasser sind nach einer Regeneration keinerlei Geschmacksveränderungen zu befürchten.
Die Doppelenthärtungsanlage - Pendelanlage regeneriert nach dem Abstromverfahren, welches eine bessere Verteilung der Sole im Filter bewirkt und auch am sparsamsten im Wasserverbrauch arbeitet. Bei der Regeneration der Wasserenthärtungsanlage wird eine so hochkonzentrierte Kochsalzlösung verwendet, das eine Keimbildung unmöglich ist.



Funktionsweise und Ablauf der Regeneration der MDT 200 Doppelenthärtungsanlage

Regenerationszyklus 1 Rückspülen
Regenerationszyklus 2 Sole einsaugen und langsam spülen
Regenerationszyklus 3 Schnellspülen
Regenerationszyklus 4 Solebehälter füllen

Zwangsregeneration der MDT 200 Doppelenthärtungsanlage

Die voreingestellte Zwangsregeneration von 7 Tagen, einer Wasserenthärtungsanlage ist nötig wenn Sie zum Beispiel für eine Woche Urlaub machen. Die Enthärtungsanlage regeneriert am
7. Tag um eine Keimbildung zu verhindern.

Das Enthärterharz (Regenerationsmaterial) ist Trinkwasser und Lebensmittel zugelassen. Zulassungsnummer: US RDA 21CFR 173.25




Technische Daten
Doppelenthärter mit separatem Solebehälter MDT

MDT 200

Kapazität bei 10°dH

l

20000

Kapazität bei 15°dH

l

15000

Kapazität bei 20°dH

l

10000

Salzverbrauch (bei Vollbesalzung mit 160 g NaCi pro liter Harz)

kg

8

Harzinhalt pro Tank (2 Tanks pro Anlage)

l

50

Salzvorrat

kg

100

Drucktanktyp (2x)

GFK

12x48

Nenndurchfluss nach Din 19636 (20° dH auf 8°dH)

m³/h

5,2

Nenndurchfluss von 20°dH auf 0,5° dH (40 BV/h)

m³/h

2

Rohwasserfließdruck min.

bar

1,4

Rohwasserfließdruck max.

bar

8,6

Druckverlust bei max .Durchfluss

bar

0,7

Wassertemperatur max.

30

Wasseranschlüsse

Zoll / AG

1"

Wasseranschlusshöhe

mm

1285

Abwasserablaufhöhe Gerät

mm

1320

Installationshöhe Syphon DN 40 über Ffb

mm

300

Steuerventil bei MDC (Mengensteuerung) ( 2x )

Clack

WS 1 TTI TWIN

3-Wegeventil zum Umschalten zwischen den Enthärterdrucktanks am TWIN Ventil vormontiert

Clack

             -

Stromanschluss

V/Hz

230/50/12V

Stromverbrauch

W

3

Wasserverbrauch pro Regeneration

l

204

Regenerationszeit

Min

40

Fassungsvermögen Solebehälter

l

100

Höhe Solebehälter

mm

875

Durchmesser Solebehälter

Ø mm

460

Höhe Überlauf Solebehälter

mm

770

Breite der Druckflaschen (ohne Solebehälter)

mm

311

Gesamtbreite mit Solebehälter

mm

1700

Tiefe

mm

500

Gesamthöhe

mm

1420

Gewicht

kg

100

Bestellnummer:



AQMDT200

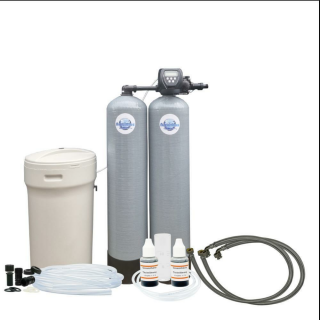

Anschluss-Set im Lieferumfang enthalten, bestehend aus:
  • 2 x DVGW-geprüfte Panzerschläuche in

    ÜM1" x ÜM1" DN25 Länge 1000 mm

  • 2 x 1" BSPT Anschlussstücke

  • 4 x 1" Flachdichtung

  • Abwasser und Überlaufschlauch Länge 2000 mm

  • Härtemessbesteck (Doppelpackung) zum ermitteln der

    Gesamthärte im Rohwasser und Resthärte im Weichwasser

  • Einbau- und Bedienungsanleitung

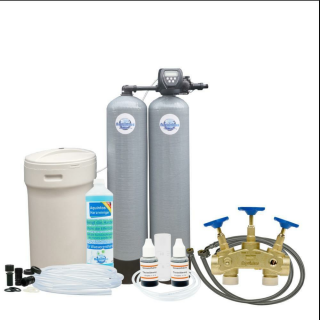

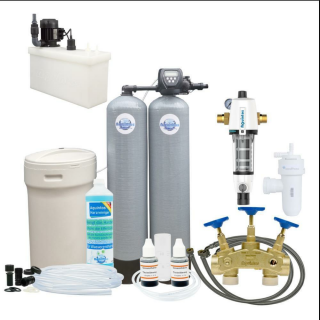

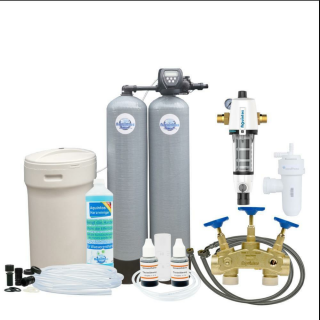

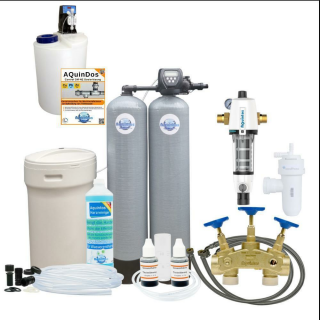

      Gegen Aufpreis erhalten Sie in unserem Shop einen Montageblock

      und einen Systemtrenner DIN DVGW-geprüft für den Versicherungsschutz.

Versandgewicht:
0,05 Kg
